Esta máquina de momento no permite ninguna interacción, pero escucha nuestra audioguía sobre el origen y funcionamiento del motor solar, conocido como "Mendocino".
Esta máquina de momento no permite ninguna interacción, pero escucha nuestra audioguía sobre el origen y funcionamiento del motor solar, conocido como "Mendocino".
Esta máquina de momento no permite ninguna interacción, pero escucha nuestra audioguía sobre el origen y funcionamiento del motor solar, conocido como "Mendocino".
Audioguía
Audioguía
Audioguía
0:00/1:34
0:00/1:34
Funcionamiento
Funcionamiento
Funcionamiento

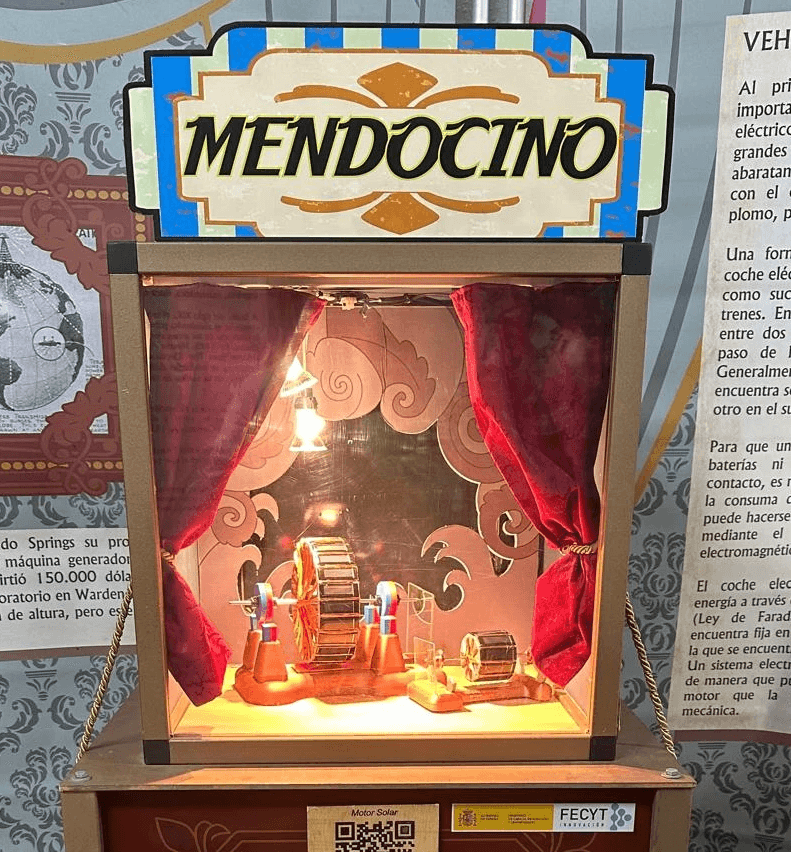

El motor que se presenta en esta vitrina se conoce popularmente como motor “Mendocino”. Este nombre se lo asignó su creador, Larry Springs, y recuerda el lugar de California en dónde trabajaba (1994). El nombre de Mendocino procede del virrey de Nueva España, Antonio de Mendoza. Este motor es un modelo perfeccionado del motor original construido por el físico Daryl Chapin (1962), uno de los inventores de las placas fotovoltaicas cuando trabajaba en los laboratorios Bell (1954).
Lorenz “Larry” Springs (1915 – 2009) fue un librepensador norteamericano que dedicó gran parte de su vida a un análisis alternativo de la energía electromagnética. A principios de la década de 1950, abrió su primera y única tienda de servicio y venta de televisores y antenas en Fort Bragg. Este negocio le proporcionó lo que él llamó sus “herramientas para nuevos descubrimientos”. Una de sus citas dice: "Isaac Newton proporciona una base sólida, las teorías de Einstein estimulan la imaginación, las ecuaciones de Maxwell son para la ingeniería, las observaciones de Spring son para la comprensión".
El motor que se presenta en esta vitrina se conoce popularmente como motor “Mendocino”. Este nombre se lo asignó su creador, Larry Springs, y recuerda el lugar de California en dónde trabajaba (1994). El nombre de Mendocino procede del virrey de Nueva España, Antonio de Mendoza. Este motor es un modelo perfeccionado del motor original construido por el físico Daryl Chapin (1962), uno de los inventores de las placas fotovoltaicas cuando trabajaba en los laboratorios Bell (1954).
Lorenz “Larry” Springs (1915 – 2009) fue un librepensador norteamericano que dedicó gran parte de su vida a un análisis alternativo de la energía electromagnética. A principios de la década de 1950, abrió su primera y única tienda de servicio y venta de televisores y antenas en Fort Bragg. Este negocio le proporcionó lo que él llamó sus “herramientas para nuevos descubrimientos”. Una de sus citas dice: "Isaac Newton proporciona una base sólida, las teorías de Einstein estimulan la imaginación, las ecuaciones de Maxwell son para la ingeniería, las observaciones de Spring son para la comprensión".
El motor que se presenta en esta vitrina se conoce popularmente como motor “Mendocino”. Este nombre se lo asignó su creador, Larry Springs, y recuerda el lugar de California en dónde trabajaba (1994). El nombre de Mendocino procede del virrey de Nueva España, Antonio de Mendoza. Este motor es un modelo perfeccionado del motor original construido por el físico Daryl Chapin (1962), uno de los inventores de las placas fotovoltaicas cuando trabajaba en los laboratorios Bell (1954).
Lorenz “Larry” Springs (1915 – 2009) fue un librepensador norteamericano que dedicó gran parte de su vida a un análisis alternativo de la energía electromagnética. A principios de la década de 1950, abrió su primera y única tienda de servicio y venta de televisores y antenas en Fort Bragg. Este negocio le proporcionó lo que él llamó sus “herramientas para nuevos descubrimientos”. Una de sus citas dice: "Isaac Newton proporciona una base sólida, las teorías de Einstein estimulan la imaginación, las ecuaciones de Maxwell son para la ingeniería, las observaciones de Spring son para la comprensión".
https://larryspringmuseum.org/larryspring
https://larryspringmuseum.org/larryspring
https://larryspringmuseum.org/larryspring

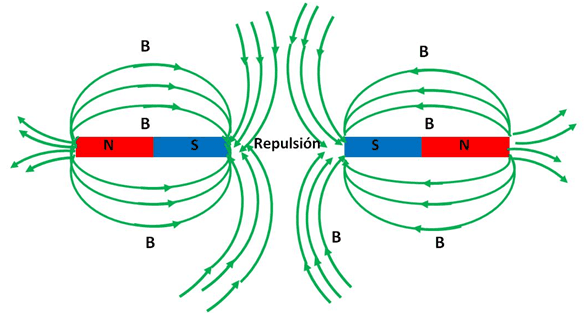

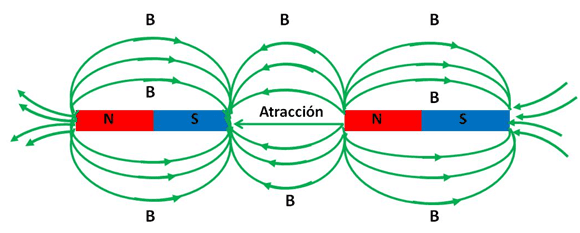

Hay tres fenómenos que se combinan para que funcione este motor: - El efecto fotovoltaico, que transforma la energía del sol en una corriente eléctrica. - La fuerza de Lorentz, que explica la fuerza sobre un alambre por el que circula corriente eléctrica en presencia de un campo magnético, y que da lugar al giro del rotor - Las fuerzas de atracción-repulsión entre imanes permanentes, que permiten al rotor reducir los efectos de la fricción.
Hay tres fenómenos que se combinan para que funcione este motor: - El efecto fotovoltaico, que transforma la energía del sol en una corriente eléctrica. - La fuerza de Lorentz, que explica la fuerza sobre un alambre por el que circula corriente eléctrica en presencia de un campo magnético, y que da lugar al giro del rotor - Las fuerzas de atracción-repulsión entre imanes permanentes, que permiten al rotor reducir los efectos de la fricción.
Hay tres fenómenos que se combinan para que funcione este motor: - El efecto fotovoltaico, que transforma la energía del sol en una corriente eléctrica. - La fuerza de Lorentz, que explica la fuerza sobre un alambre por el que circula corriente eléctrica en presencia de un campo magnético, y que da lugar al giro del rotor - Las fuerzas de atracción-repulsión entre imanes permanentes, que permiten al rotor reducir los efectos de la fricción.
Calcula tu motor mendocino
Calcula tu motor mendocino
Calcula tu motor mendocino
Con esta calculadora podrás definir, de forma sencilla, los parámetros principales de tu motor solar mendocino antes de ponerte manos a la obra. Solo tienes que elegir el panel, ajustar el devanado y comprobar si el bobinado encaja realmente en la ranura del rotor: la herramienta te orientará sobre medidas, espiras, resistencia, peso del hilo y viabilidad del montaje. Además, incorpora una pequeña base de datos de componentes para ayudarte a decidir qué piezas te conviene comprar. Una forma práctica de experimentar, comparar configuraciones y afinar tu diseño antes del montaje real.
Con esta calculadora podrás definir, de forma sencilla, los parámetros principales de tu motor solar mendocino antes de ponerte manos a la obra. Solo tienes que elegir el panel, ajustar el devanado y comprobar si el bobinado encaja realmente en la ranura del rotor: la herramienta te orientará sobre medidas, espiras, resistencia, peso del hilo y viabilidad del montaje. Además, incorpora una pequeña base de datos de componentes para ayudarte a decidir qué piezas te conviene comprar. Una forma práctica de experimentar, comparar configuraciones y afinar tu diseño antes del montaje real.
Con esta calculadora podrás definir, de forma sencilla, los parámetros principales de tu motor solar mendocino antes de ponerte manos a la obra. Solo tienes que elegir el panel, ajustar el devanado y comprobar si el bobinado encaja realmente en la ranura del rotor: la herramienta te orientará sobre medidas, espiras, resistencia, peso del hilo y viabilidad del montaje. Además, incorpora una pequeña base de datos de componentes para ayudarte a decidir qué piezas te conviene comprar. Una forma práctica de experimentar, comparar configuraciones y afinar tu diseño antes del montaje real.
Guía de construcción
Guía de construcción
Guía de construcción
Introducción
Introducción
Introducción
Un Motor Mendocino es un excelente ejemplo de física aplicada, electromagnetismo y energía solar experimentando además con levitación magnética y circuitos simples.
Este dispositivo es un motor eléctrico solar que utiliza levitación magnética para reducir el rozamiento. Una vez montado, el rotor flotará sobre la base y girará indefinidamente bajo la luz del sol o una luz artificial potente.
Un Motor Mendocino es un excelente ejemplo de física aplicada, electromagnetismo y energía solar experimentando además con levitación magnética y circuitos simples.
Este dispositivo es un motor eléctrico solar que utiliza levitación magnética para reducir el rozamiento. Una vez montado, el rotor flotará sobre la base y girará indefinidamente bajo la luz del sol o una luz artificial potente.
Un Motor Mendocino es un excelente ejemplo de física aplicada, electromagnetismo y energía solar experimentando además con levitación magnética y circuitos simples.
Este dispositivo es un motor eléctrico solar que utiliza levitación magnética para reducir el rozamiento. Una vez montado, el rotor flotará sobre la base y girará indefinidamente bajo la luz del sol o una luz artificial potente.
2. Advertencias de seguridad
2. Advertencias de seguridad
2. Advertencias de seguridad
Riesgo de Lesiones: Evita que los imanes choquen entre sí sin control; el impacto puede atrapar la piel o hacer saltar fragmentos del imán.
Piezas Pequeñas: Mantener fuera del alcance de niños pequeños (riesgo de asfixia).
Riesgo de Lesiones: Evita que los imanes choquen entre sí sin control; el impacto puede atrapar la piel o hacer saltar fragmentos del imán.
Piezas Pequeñas: Mantener fuera del alcance de niños pequeños (riesgo de asfixia).
Riesgo de Lesiones: Evita que los imanes choquen entre sí sin control; el impacto puede atrapar la piel o hacer saltar fragmentos del imán.
Piezas Pequeñas: Mantener fuera del alcance de niños pequeños (riesgo de asfixia).

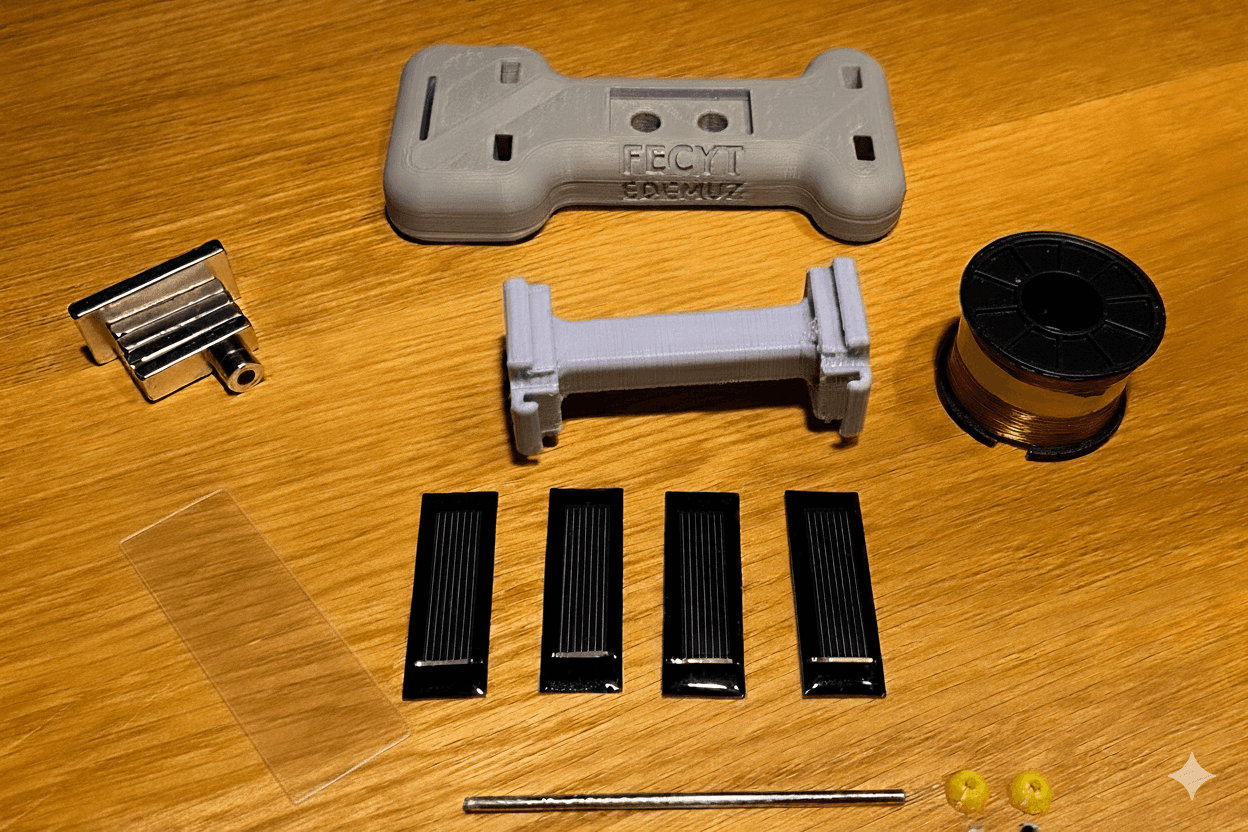

Materiales
Materiales
Materiales
A

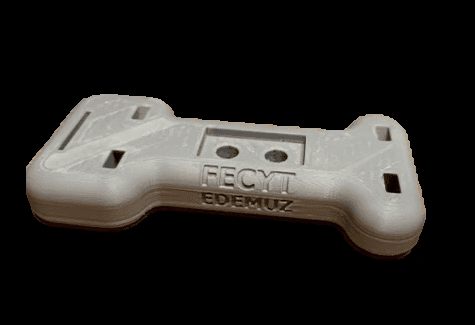

Base Mendocino impreso
Fichero de impresión 3D: Base Medocino 4 caras 53 x 18.stl
Base Mendocino impreso
Fichero de impresión 3D: Base Medocino 4 caras 53 x 18.stl
Base Mendocino impreso
Fichero de impresión 3D: Base Medocino 4 caras 53 x 18.stl
B
C
D
E
Rotor motor mendocino impreso
Fichero de impresión 3D: Mendocino 4 caras 53x18.stl
Rotor motor mendocino impreso
Fichero de impresión 3D: Mendocino 4 caras 53x18.stl
Rotor motor mendocino impreso
Fichero de impresión 3D: Mendocino 4 caras 53x18.stl
F
H
4 Adaptadores eje imán impreso
Fichero de impresión 3D: Eje 3 mm iman 10x5x5.stl
4 Adaptadores eje imán impreso
Fichero de impresión 3D: Eje 3 mm iman 10x5x5.stl
4 Adaptadores eje imán impreso
Fichero de impresión 3D: Eje 3 mm iman 10x5x5.stl
I
Herramientas necesarias
Herramientas necesarias
Herramientas necesarias
Para completar el montaje necesitarás:
Pegamento
Soldador de estaño y estaño.
Tijeras o cortahílos.
Lija fina (para ajustar piezas impresas y quitar el esmalte del hilo de los bobinados).
Para completar el montaje necesitarás:
Pegamento
Soldador de estaño y estaño.
Tijeras o cortahílos.
Lija fina (para ajustar piezas impresas y quitar el esmalte del hilo de los bobinados).
Para completar el montaje necesitarás:
Pegamento
Soldador de estaño y estaño.
Tijeras o cortahílos.
Lija fina (para ajustar piezas impresas y quitar el esmalte del hilo de los bobinados).
Instrucciones de montaje paso a paso
Instrucciones de montaje paso a paso
Instrucciones de montaje paso a paso
Fase 1: Preparación de la Base
Fase 1: Preparación de la Base
Instalación del Cristal (D):
Localiza la ranura vertical en uno de los extremos de la Base Impresa (A). Aplica una gota pequeña de pegamento e inserta los dos cristales de muestras (D) juntos. Servirán como punto de apoyo de bajo rozamiento para el eje. Son muy frágiles, por eso usaremos dos (uno sobre otro). Aunque sus cantos están esmerilados, ten cuidado para no cortarte.
Instalación del Cristal (D):
Localiza la ranura vertical en uno de los extremos de la Base Impresa (A). Aplica una gota pequeña de pegamento e inserta los dos cristales de muestras (D) juntos. Servirán como punto de apoyo de bajo rozamiento para el eje. Son muy frágiles, por eso usaremos dos (uno sobre otro). Aunque sus cantos están esmerilados, ten cuidado para no cortarte.
Instalación del Cristal (D):
Localiza la ranura vertical en uno de los extremos de la Base Impresa (A). Aplica una gota pequeña de pegamento e inserta los dos cristales de muestras (D) juntos. Servirán como punto de apoyo de bajo rozamiento para el eje. Son muy frágiles, por eso usaremos dos (uno sobre otro). Aunque sus cantos están esmerilados, ten cuidado para no cortarte.
Colocación de Imanes de Base (B y C):
Inserta el Bloque Magnético "Grande" (B) (40x20x5 mm) en su hueco correspondiente en la base. No importa la polaridad de montaje, ya que cambiarla únicamente invierte el sentido del giro.
Inserta los Bloques Magnéticos Pequeños (C) (30x10x5 mm) en los huecos superiores de la Base Impresa (A) que servirán para sustentar el rotor. Una vez insertados, ajusta la altura para que sea igual en todos ellos.
Nota sobre Polaridad: Es vital tener en cuenta la posición de los imanes del rotor respecto a los de la base para que la sustentación sea correcta. Los polos opuestos se atraen y los iguales se repelen.
Si los imanes (B) o (C) quedan holgados, asegúralos con una gota de pegamento. De lo contrario, al aproximar otros elementos magnéticos, podrían salirse y causar pellizcos o romperse.
Colocación de Imanes de Base (B y C):
Inserta el Bloque Magnético "Grande" (B) (40x20x5 mm) en su hueco correspondiente en la base. No importa la polaridad de montaje, ya que cambiarla únicamente invierte el sentido del giro.
Inserta los Bloques Magnéticos Pequeños (C) (30x10x5 mm) en los huecos superiores de la Base Impresa (A) que servirán para sustentar el rotor. Una vez insertados, ajusta la altura para que sea igual en todos ellos.
Nota sobre Polaridad: Es vital tener en cuenta la posición de los imanes del rotor respecto a los de la base para que la sustentación sea correcta. Los polos opuestos se atraen y los iguales se repelen.
Si los imanes (B) o (C) quedan holgados, asegúralos con una gota de pegamento. De lo contrario, al aproximar otros elementos magnéticos, podrían salirse y causar pellizcos o romperse.
Colocación de Imanes de Base (B y C):
Inserta el Bloque Magnético "Grande" (B) (40x20x5 mm) en su hueco correspondiente en la base. No importa la polaridad de montaje, ya que cambiarla únicamente invierte el sentido del giro.
Inserta los Bloques Magnéticos Pequeños (C) (30x10x5 mm) en los huecos superiores de la Base Impresa (A) que servirán para sustentar el rotor. Una vez insertados, ajusta la altura para que sea igual en todos ellos.
Nota sobre Polaridad: Es vital tener en cuenta la posición de los imanes del rotor respecto a los de la base para que la sustentación sea correcta. Los polos opuestos se atraen y los iguales se repelen.
Si los imanes (B) o (C) quedan holgados, asegúralos con una gota de pegamento. De lo contrario, al aproximar otros elementos magnéticos, podrían salirse y causar pellizcos o romperse.

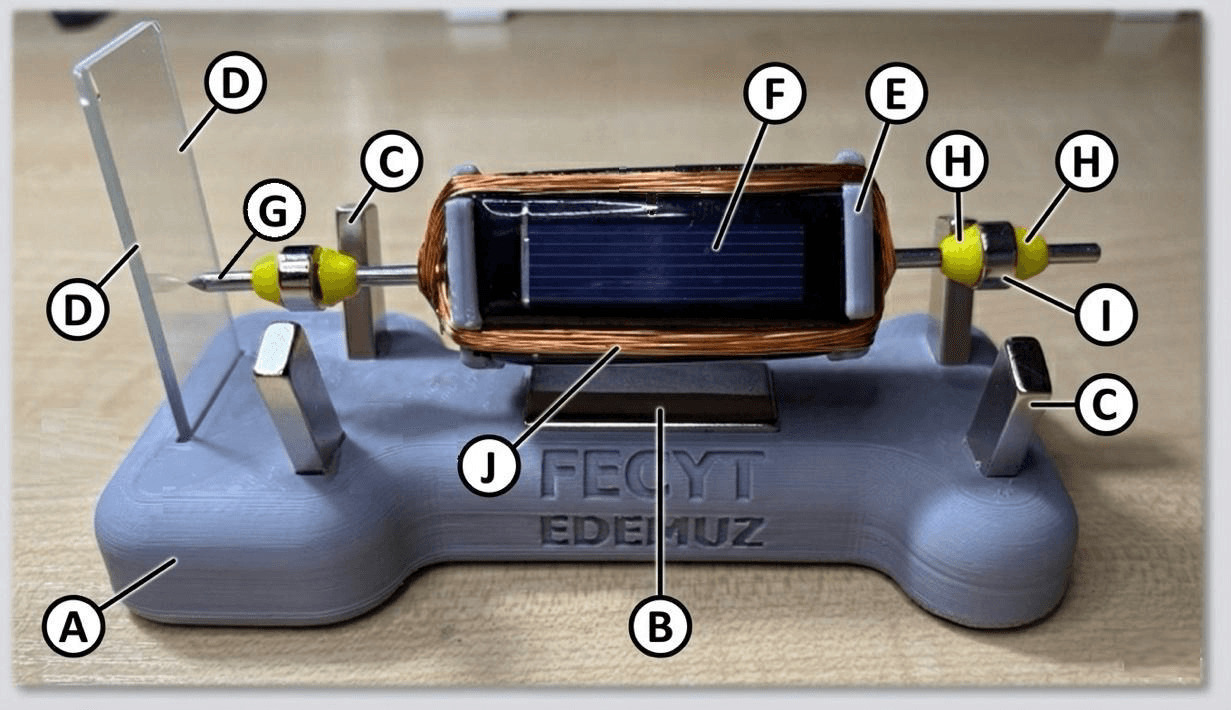

A - Base impresa
B - Imán (40x20x5mm)
C - Imanes (30x10x5mm) x4
D - Cristal de muestras x2
A - Base impresa
B - Imán (40x20x5mm)
C - Imanes (30x10x5mm) x4
D - Cristal de muestras x2
A - Base impresa
B - Imán (40x20x5mm)
C - Imanes (30x10x5mm) x4
D - Cristal de muestras x2
Fase 2: Montaje del Rotor
Fase 2: Montaje del Rotor

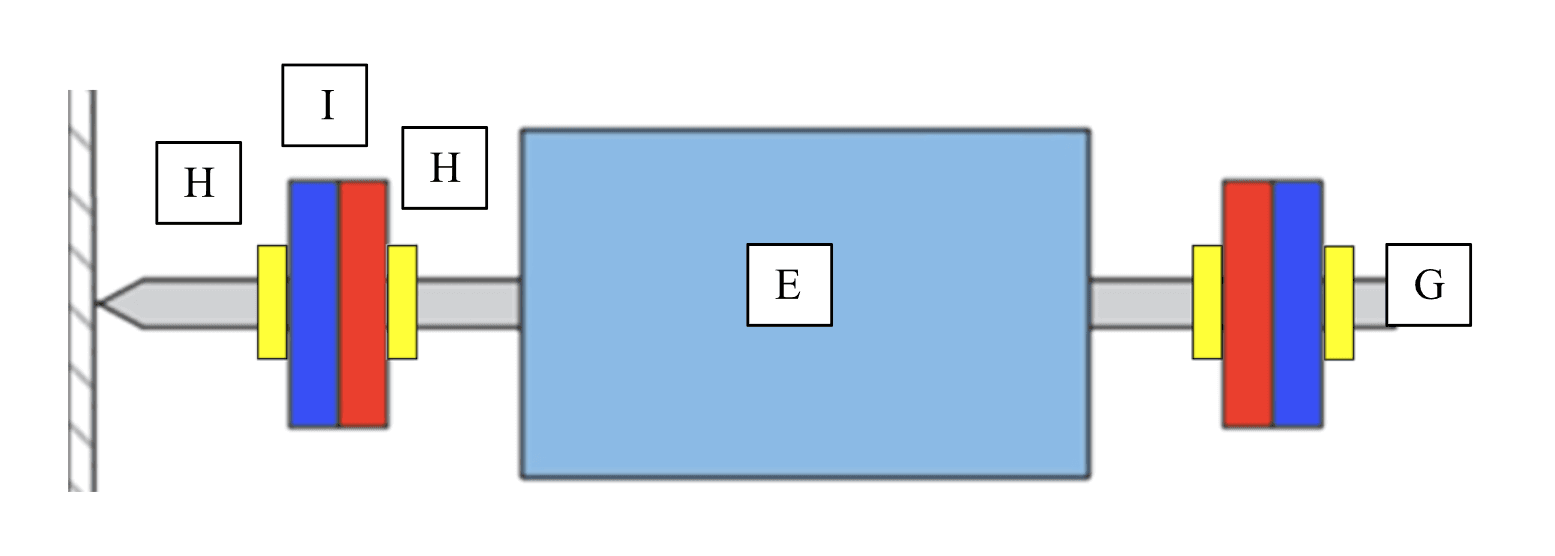

Ensamblaje del Eje:
Introduce el Eje de 3 mm (G) a través del Rotor Mendocino Impreso (E). Asegúrate de que quede perfectamente centrado (misma distancia de eje sobrante a cada lado).Nota: Previamente al montaje, hay que afilar el eje en uno de sus extremos para que la superficie de contacto con el cristal sea la menor posible, reduciendo así el rozamiento durante el giro, cuanto más fina sea la punta, menos fricción habrá, pero asegúrate
Ensamblaje del Eje:
Introduce el Eje de 3 mm (G) a través del Rotor Mendocino Impreso (E). Asegúrate de que quede perfectamente centrado (misma distancia de eje sobrante a cada lado).Nota: Previamente al montaje, hay que afilar el eje en uno de sus extremos para que la superficie de contacto con el cristal sea la menor posible, reduciendo así el rozamiento durante el giro, cuanto más fina sea la punta, menos fricción habrá, pero asegúrate
Ensamblaje del Eje:
Introduce el Eje de 3 mm (G) a través del Rotor Mendocino Impreso (E). Asegúrate de que quede perfectamente centrado (misma distancia de eje sobrante a cada lado).Nota: Previamente al montaje, hay que afilar el eje en uno de sus extremos para que la superficie de contacto con el cristal sea la menor posible, reduciendo así el rozamiento durante el giro, cuanto más fina sea la punta, menos fricción habrá, pero asegúrate
Colocación de Imanes del Rotor:
Coloca los 4 Adaptadores (H) en el eje, dos a cada lado del rotor, intercalando un Aro Magnético (I) entre cada par de adaptadores (H). Desliza el imán y los adaptadores a lo largo del eje para ajustar la posición correcta.
Colocación de Imanes del Rotor:
Coloca los 4 Adaptadores (H) en el eje, dos a cada lado del rotor, intercalando un Aro Magnético (I) entre cada par de adaptadores (H). Desliza el imán y los adaptadores a lo largo del eje para ajustar la posición correcta.
Colocación de Imanes del Rotor:
Coloca los 4 Adaptadores (H) en el eje, dos a cada lado del rotor, intercalando un Aro Magnético (I) entre cada par de adaptadores (H). Desliza el imán y los adaptadores a lo largo del eje para ajustar la posición correcta.
Polaridad:
Antes de fijarlos definitivamente, acércalos a la base. Los imanes del rotor deben REPELER a los imanes de la base para crear la levitación. Si notas atracción, dales la vuelta a los aros magnéticos.
Polaridad:
Antes de fijarlos definitivamente, acércalos a la base. Los imanes del rotor deben REPELER a los imanes de la base para crear la levitación. Si notas atracción, dales la vuelta a los aros magnéticos.
Polaridad:
Antes de fijarlos definitivamente, acércalos a la base. Los imanes del rotor deben REPELER a los imanes de la base para crear la levitación. Si notas atracción, dales la vuelta a los aros magnéticos.
Fase 4: El bobinado (la parte eléctrica)
Fase 4: El bobinado (la parte eléctrica)
Preparación: Deja unos 5 cm de Hilo de cobre (J) libre antes de empezar a enrollar.
Preparación: Deja unos 5 cm de Hilo de cobre (J) libre antes de empezar a enrollar.
Preparación: Deja unos 5 cm de Hilo de cobre (J) libre antes de empezar a enrollar.
Bobinado 1: Enrolla el hilo alrededor del rotor en una dirección. Da 68 vueltas manteniendo la tensión del hilo. No aprietes tanto el hilo que deformes el eje impreso en 3D, pero tampoco lo dejes flojo.
Para que el peso del rotor esté mejor repartido y el giro sea más equilibrado, puedes pasar las espiras pares por un lado del eje y las impares por el opuesto. Si en número de espiras de los dos devanados no es el mismo, el motor estará desequilibrado eléctrica y mecánicamente (vibrará).
Deja 5 cm al final y corta.
Bobinado 1: Enrolla el hilo alrededor del rotor en una dirección. Da 68 vueltas manteniendo la tensión del hilo. No aprietes tanto el hilo que deformes el eje impreso en 3D, pero tampoco lo dejes flojo.
Para que el peso del rotor esté mejor repartido y el giro sea más equilibrado, puedes pasar las espiras pares por un lado del eje y las impares por el opuesto. Si en número de espiras de los dos devanados no es el mismo, el motor estará desequilibrado eléctrica y mecánicamente (vibrará).
Deja 5 cm al final y corta.
Bobinado 1: Enrolla el hilo alrededor del rotor en una dirección. Da 68 vueltas manteniendo la tensión del hilo. No aprietes tanto el hilo que deformes el eje impreso en 3D, pero tampoco lo dejes flojo.
Para que el peso del rotor esté mejor repartido y el giro sea más equilibrado, puedes pasar las espiras pares por un lado del eje y las impares por el opuesto. Si en número de espiras de los dos devanados no es el mismo, el motor estará desequilibrado eléctrica y mecánicamente (vibrará).
Deja 5 cm al final y corta.
Bobinado 2: Repite el proceso en las ranuras opuestas, cruzando sobre la primera bobina. Usa la misma cantidad de vueltas.
Bobinado 2: Repite el proceso en las ranuras opuestas, cruzando sobre la primera bobina. Usa la misma cantidad de vueltas.
Bobinado 2: Repite el proceso en las ranuras opuestas, cruzando sobre la primera bobina. Usa la misma cantidad de vueltas.
Limpieza: Quita el esmalte de los extremos de los cables con la lija para poder soldarlos (el cobre debe verse brillante).
Limpieza: Quita el esmalte de los extremos de los cables con la lija para poder soldarlos (el cobre debe verse brillante).
Limpieza: Quita el esmalte de los extremos de los cables con la lija para poder soldarlos (el cobre debe verse brillante).
Fase 5: Conexiones eléctricas
Fase 5: Conexiones eléctricas
Soldadura: Debes conectar los paneles a las bobinas.
El panel de "arriba" debe alimentar la bobina que está en posición vertical en ese momento.
Suelda los cables siguiendo el esquema del circuito (generalmente Panel A positivo con Bobina 1 inicio, Panel A negativo con Bobina 1 final, etc., asegurando que la corriente fluya para generar el campo magnético correcto).
Soldadura: Debes conectar los paneles a las bobinas.
El panel de "arriba" debe alimentar la bobina que está en posición vertical en ese momento.
Suelda los cables siguiendo el esquema del circuito (generalmente Panel A positivo con Bobina 1 inicio, Panel A negativo con Bobina 1 final, etc., asegurando que la corriente fluya para generar el campo magnético correcto).
Soldadura: Debes conectar los paneles a las bobinas.
El panel de "arriba" debe alimentar la bobina que está en posición vertical en ese momento.
Suelda los cables siguiendo el esquema del circuito (generalmente Panel A positivo con Bobina 1 inicio, Panel A negativo con Bobina 1 final, etc., asegurando que la corriente fluya para generar el campo magnético correcto).

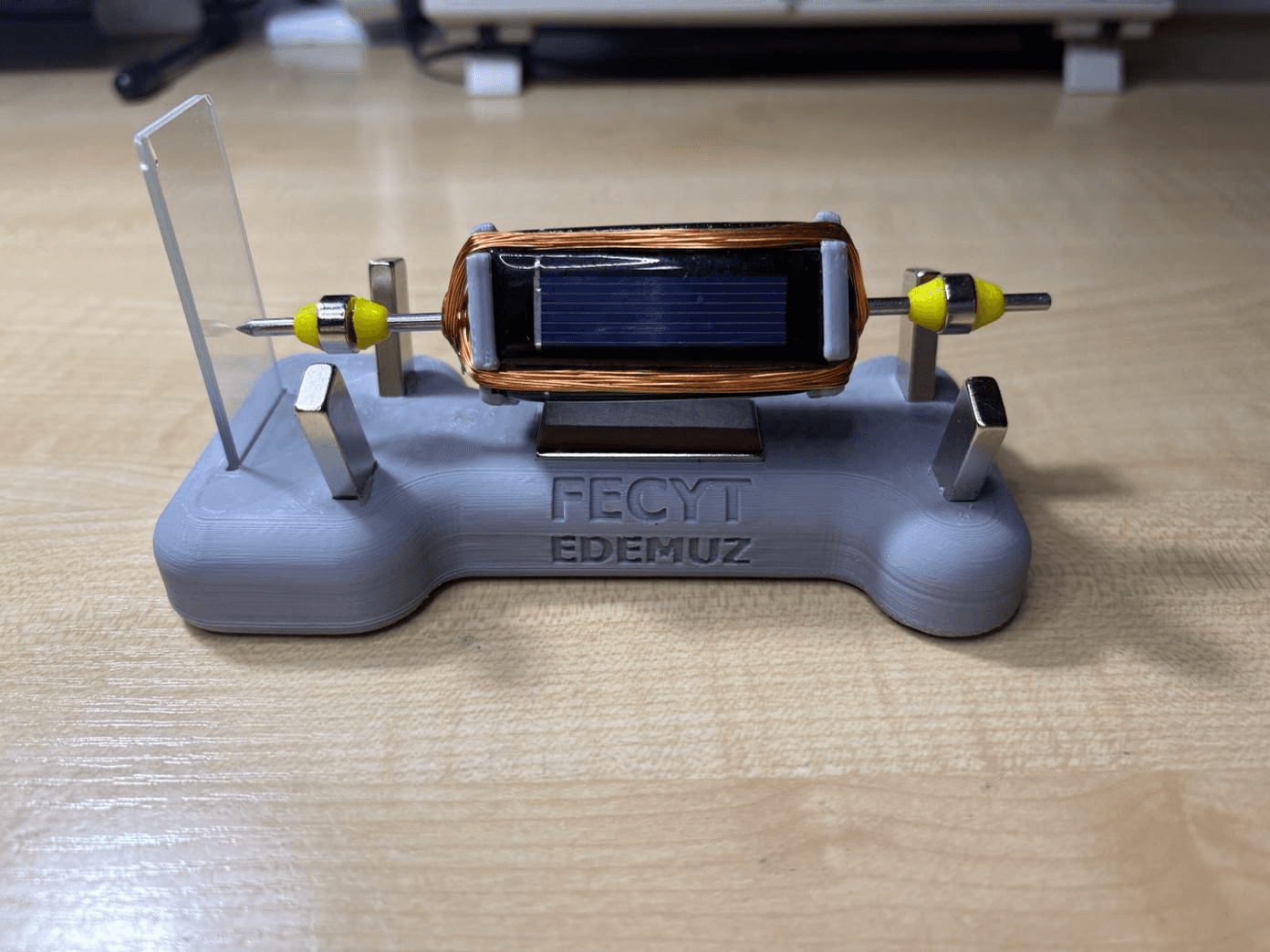

Fase 6: Ajuste final y levitación
Fase 6: Ajuste final y levitación
Coloca el rotor sobre la base. La punta afilada del eje debe tocar suavemente el Cristal (D).
Coloca el rotor sobre la base. La punta afilada del eje debe tocar suavemente el Cristal (D).
Coloca el rotor sobre la base. La punta afilada del eje debe tocar suavemente el Cristal (D).
Los imanes deben sostener el peso del rotor en el aire (levitación).
Los imanes deben sostener el peso del rotor en el aire (levitación).
Los imanes deben sostener el peso del rotor en el aire (levitación).
Si el rotor salta o se gira violentamente hacia abajo, revisa la polaridad de los imanes (deben repelerse).
Si el rotor salta o se gira violentamente hacia abajo, revisa la polaridad de los imanes (deben repelerse).
Si el rotor salta o se gira violentamente hacia abajo, revisa la polaridad de los imanes (deben repelerse).
Colócalo bajo luz solar directa. Dale un pequeño empujón inicial con la mano. ¡Debería empezar a acelerar!
Colócalo bajo luz solar directa. Dale un pequeño empujón inicial con la mano. ¡Debería empezar a acelerar!
Colócalo bajo luz solar directa. Dale un pequeño empujón inicial con la mano. ¡Debería empezar a acelerar!
